Epi susceptor planetario TaC
| Lugar de orixe: | China |
| Marca: | Semixlab |
| Número modelo: | TPES0001 |
| certificación: | ISO 9001 |
| Cantidade mínima: | 1pc |
| prezo: | Personalizado |
| Detalles do envase: | Caixa de exportación estándar |
| Tempo de entrega: | 30-45 días |
| Condicións de pagamento: | A negociar |
| Habilidade da fonte: | 200 unidades ao mes |
descrición

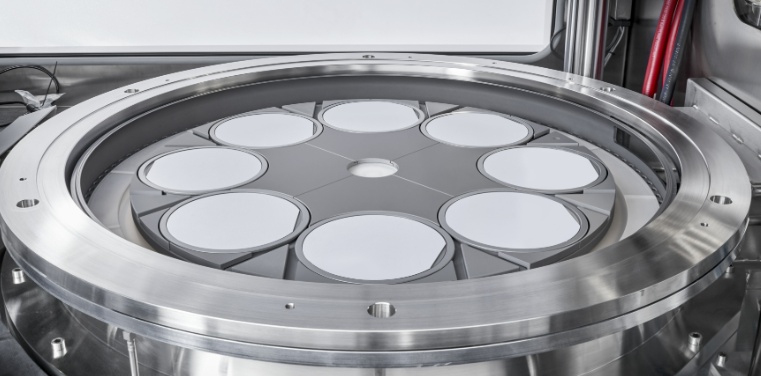

O disco planetario Aixtron é un compoñente clave dos rolamentos nos equipos de deposición química de vapor metalorgánica (MOCVD), que se emprega principalmente no proceso de crecemento de láminas epitaxiais de carburo de silicio (SiC). A súa estrutura central adopta o deseño composto de material de grafito de alta pureza + revestimento de carburo de tántalo (TaC).
Detalle rápido:
1. Outros nomes: disco planetario Aixtron, susceptor planetario revestido de TaC, susceptor Epi SiC para reactor Aixtron
2. Aplicación: Para procesos epitaxiales de semicondutores de alto rendemento (SiC), nitruro de galio (GaN) e outros de terceira xeración.
3. Parámetros básicos:
A estrutura permanece estable a 2000 ℃ para evitar a contaminación por volatilización do revestimento da cámara de reacción.
Resistencia eficaz á erosión de gases precursores como SiH₄ e HCl. Reduce os defectos superficiais no substrato.
A condutividade térmica da estrutura composta de grafito + TaC é próxima á da oblea de SiC (SiC: 490 W/m·K), o que reduce a distorsión da rede causada pola tensión térmica.
A rugosidade superficial do revestimento de TaC é < 1 μm, o que pode inhibir a caída de micropartículas e garantir a calidade superficial da capa epitaxial (densidade de defectos < 0.5/cm²).
Visión xeral do produto
O disco planetario Aixtron é un compoñente clave do rolamento nos equipos de deposición química de vapor metalorgánica (MOCVD), que se emprega principalmente no proceso de crecemento de láminas epitaxiais de carburo de silicio (SiC). A súa estrutura central adopta o deseño composto de material de grafito de alta pureza + revestimento de carburo de tántalo (TaC):
Substrato de grafito: proporciona unha excelente condutividade térmica (~130 W/m·K) e unha alta estabilidade á temperatura (temperatura > 2000 ℃) para garantir unha distribución uniforme do campo térmico na cámara de reacción.
Revestimento de carburo de tántalo: a superficie do grafito está cuberta por un proceso de deposición química de vapor (CVD) ou sinterizado, xeralmente de 30-100 µm de espesor, para formar unha barreira química densa.
O deseño está optimizado para o ambiente de alta temperatura (1500-1700 ℃) e altamente corrosivo (silano, HCl e outros gases) do crecemento epitaxial de SiC, o que mellora significativamente a estabilidade do proceso e o rendemento da oblea.
Comparación do rendemento dos revestimentos de carburo de tántalo (TaC) e carburo de silicio (SiC)
| Material de revestimento | Revestimento de carburo de tántalo (TaC) | Revestimento de carburo de silicio (SiC) |
| Punto de fusión | Punto de fusión 3880 ℃ (límite de temperatura superior) | Punto de fusión 2700 ℃ (fácil de descompoñer a altas temperaturas) |
| Coeficiente de expansión térmica | Coeficiente de expansión térmica 6.3×10⁻⁶/K (mellor adaptación ao grafito) | 4.5×10⁻⁶/K (fácil de rachar debido á desaxuste térmico) |
| Resistencia á corrosión por vapor de silicio | Excelente resistencia á corrosión por vapor de silicio (baixa reactividade de TaC e Si) | pobre (a altas temperaturas o SiC reacciona co Si para formar Si₂C en fase gasosa) |
| Risco de contaminación por partículas | Risco moi baixo de contaminación por partículas (revestimento denso sen poros) | Alto (revestimento propenso a descamación local) |
| Vida | Vida útil > 5000 horas (ciclo de mantemento ampliado máis do 50 %) | Sobre 2000-3000 horas |
Compatibilidade da produción
Adaptado á plataforma Aixtron G5 WW C e Prophet, pode transportar obleas de 6/8 de polgada cunha capacidade de > 30 obleas/lote.
Valor técnico e importancia industrial
O susceptor planetario revestido de grafito + carburo de tántalo resolve o problema do colo de botella do revestimento tradicional de SiC no proceso a longo prazo de alta temperatura:
Optimización de custos: ampliar o ciclo de substitución de consumibles e reducir o custo epitaxial dunha soa peza en máis dun 20 %;
Mellora do rendemento: reducir a contaminación por partículas e o efecto de punto térmico e promover que o rendemento da lámina epitaxial supere o 95 %;
Ampliación da xanela do proceso: admite taxas de crecemento máis altas (> 50 μm/h) e capas epitaxiais máis grosas.
A medida que a capacidade global de SiC se actualiza a 8 polgadas, esta tecnoloxía será un camiño fundamental para superar o pescozo de botella de consistencia epitaxial.
especificacións
| Propiedades físicas do revestimento de TaC | |
| Densidade | 14.3 (g/cm³) |
| Emisividade específica | 0.3 |
| Coeficiente de dilatación térmica | 6.3 10-6/K |
| Dureza (HK) | 2000 HK |
| Resistencia | 1 × 10-5 ohmios * cm |
| Estabilidade térmica | <2500 ℃ |
| O tamaño do grafito cambia | -10~-20um |
| Grosor de revestimento | ≥20um valor típico (35um±10um) |
| Condutividade térmica | 9-22 (W/m·K) |
| Propiedades físicas do grafito isostático | ||
| Propiedade | Unidade | valor típico |
| Densidade aparente | g / cm³ | 1.83 |
| Dureza | HSD | 58 |
| Resistividade eléctrica | μΩ.m | 10 |
| Forza flexible | MPa | 47 |
| Forza de compresión | MPa | 103 |
| Resistencia á tracción | MPa | 31 |
| Módulo de Young | GPa | 11.8 |
| Expansión térmica (CTE) | 10-6K-1 | 4.6 |
| Condutividade térmica | W·m-1·K-1 | 130 |
| Tamaño medio do gran | mm | 8-10 |
aplicacións
Epitaxia do dispositivo de enerxía de carburo de silicio
É axeitado para o crecemento epitaxial homoxéneo de 4H-SiC, que se emprega na fabricación de dispositivos MOSFET e IGBT de alta tensión por riba de 1200 V.
A demanda de vehículos de novas enerxías, inversores fotovoltaicos, transporte ferroviario e outros campos aumentou considerablemente.
Desenvolvemento de semicondutores de terceira xeración
Admite o proceso de heteroepitaxia de GaN sobre SiC para dispositivos RF 5G e chips de comunicación de ondas milimétricas.
Vantaxe competitiva
Resumo das principais vantaxes:
O revestimento de TaC é superior ao revestimento tradicional de SiC en termos de resistencia á corrosión a altas temperaturas, adaptación térmica e longa vida útil, especialmente axeitado para ambientes de enriquecemento de vapor de silicio no crecemento epitaxial de SiC.
Resistencia á calor extrema:
A estrutura permanece estable a 2000 ℃ para evitar a contaminación por volatilización do revestimento da cámara de reacción.
Resistencia química:
Resistencia eficaz á erosión de gases precursores como SiH₄ e HCl. Reduce os defectos superficiais no substrato.
Uniformidade do campo térmico:
A condutividade térmica da estrutura composta de grafito + TaC é próxima á da oblea de SiC (SiC: 490 W/m·K), o que reduce a distorsión da rede causada pola tensión térmica.
Baixa emisión de contaminación:
A rugosidade superficial do revestimento de TaC é < 1 μm, o que pode inhibir a caída de micropartículas e garantir a calidade superficial da capa epitaxial (densidade de defectos < 0.5/cm²).
